Главная Грузоподъемная техника Кран самоходный КС-4372 Юргинец г/п 16 тонн

Кран КС-4372 самоходный Юргинец  на короткобазовом шасси грузоподъёмностью 16 тонн

Ходовая часть самоходного крана КС4372, представляет собой специальное двухосное короткобазовое шасси повышенной проходимости с двумя ведущими управляемыми мостами. Высокая транспортная скорость, хорошие ходовые качества и маневренность позволяют эффективно использовать кран на рассредоточенных объектах.

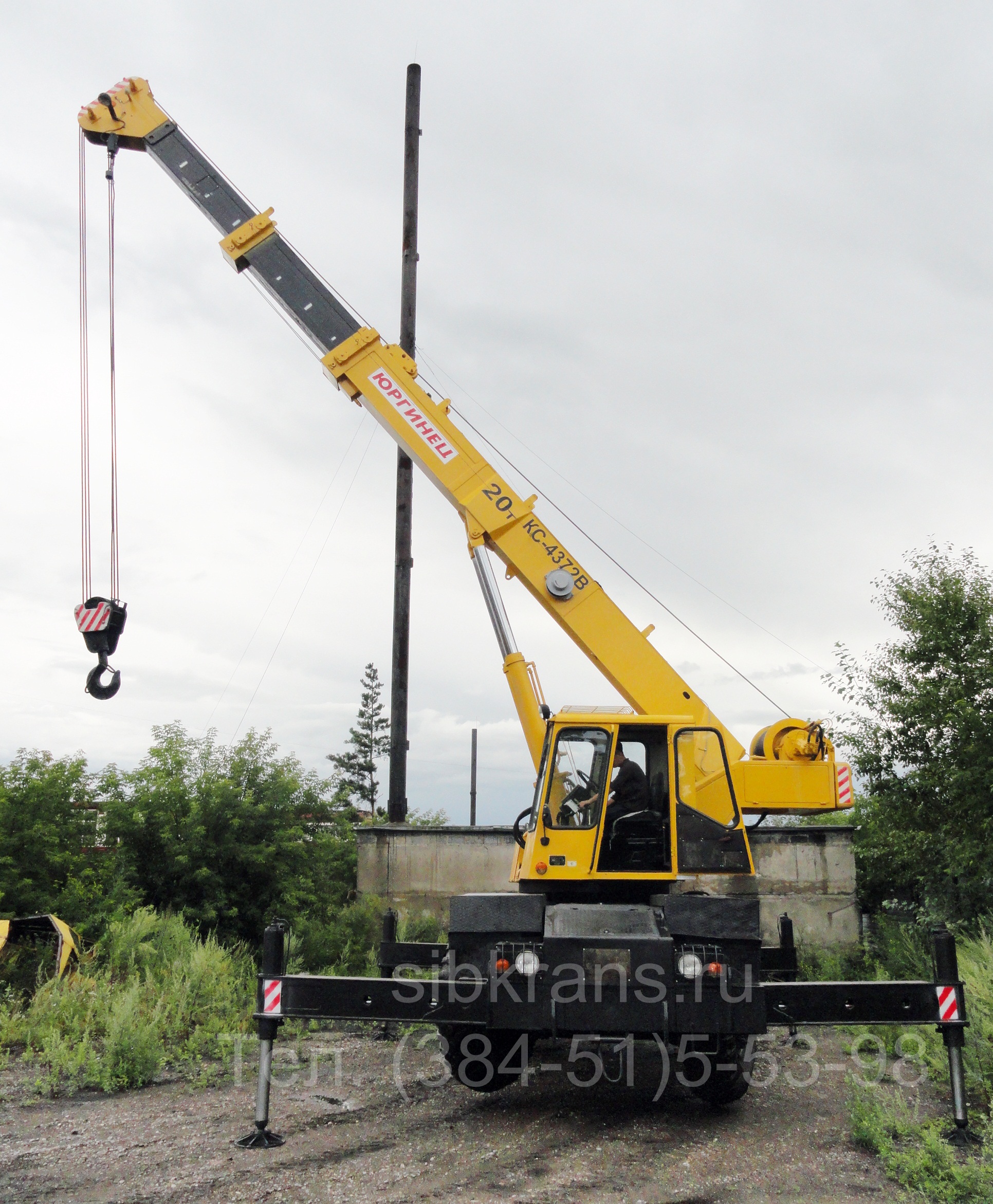

Фото самоходный кран Юргинец КС-4372

Общее описание крана КС 4372, КС4372

Кран оснащен телескопической стрелой с тремя выдвижными секциями, откидным гуськом и надставкой, приборами и устройствами, обеспечивающими безопасную работу крана.

Cамоходный кран КС4372, может работать без выносных опор и передвигаться по ровной площадке с грузом на крюке, а также производить телескопирование стрелы с грузом на крюке массой до 4 тонн. Гидравлические выносные опоры с управлением из кабины оператора позволяют легко и быстро установить кран в рабочее положение.

При работе самоходного крана КС-4372, совмещаются следующие операции:

- подъём (опускание) крюка и вращение поворотной платформы;
- подъём (опускание) крюка и подъём (опускание) стрелы;
- телескопирование (выдвижение или втягивание) и подъём (опускание) стрелы;
- телескопирование стрелы и вращение поворотной платформы.

Силовая установка крана - четырёхтактный шестицилиндровый дизельный двигатель ЯМЗ-236 мощностью 132,5 кВт (180 л.с.)



Основные технические характеристики крана КС-4372

Грузоподъемность, т
на выносных опорах 20
на колесах (шина 16.00-24) 6,3
при передвижении с грузом на крюке 6,0
Масса телескопируемого груза, т 4,5
Максимальный грузовой момент, т.м. 70
Высота подъема, м
основной стрелы 7,6...17,4
с дополнительным оборудованием (удлинитель + гусек) 30
Скорость подъема-опускания, м/с (м/мин)
номинального груза 0,116(9,0)
пустого крюка или груза до 5 тонн 0,208 (16,0)
Скорость посадки, м/с (м/мин) 0,005 (0,3)
Частота вращения, рад/с (об/мин)
mах 0,314 (3,0)
min 0,031 (0,3)
Транспортная скорость максимальная, км/час 40
Колесная формула 4х4х4
Радиус поворота по внутренней колее наименьший, м 4,2
Размеры в транспортном положении, мм
длина 10200
ширина 2500
высота 3500
Количество лебедок 1
Количество мест в кабине 1
Масса крана, т
конструктивная 23
транспортная 24



Основные размеры крана КС-4372

Фото - Основные размеры крана КС4372, КС-4372Б, КС-4372В

Диаграмма грузовых характеристик крана КС-4372

Фото - Диаграмма грузовых характеристик крана КС4372, КС-4372Б, КС-4372В на опорах



Диаграмма грузовых характеристик крана КС4372 с удлинителем и гуськом

Фото - Диаграмма грузовых характеристик крана КС4372, КС-4372Б, КС-4372В с удлинителем и гуськом



Диаграмма грузовых характеристик крана КС4372 без установленных опор

Фото - Диаграмма грузовых характеристик крана КС4372, КС-4372Б, КС-4372В без установленных опор
