Главная Грузоподъемная техника Российского производства Кран самоходный КС-4372Б, КС-4372В Юргинец г/п 20 тонн

Стреловой самоходный кран на короткобазовом шасси КС-4372В грузоподъемностью 20 тонн после модернизации

Фото автокран 5871 Фото автокран 5371 Фото автокран 5371

Конкурентные преимущества стрелового самоходного крана на короткобазовом шасси КС-4372В грузоподъемностью 20 тонн после модернизации:

В связи с прекращением изготовления покупных узлов гидрооборудования кранов КС-4372Б, КС-4372В, КС-5871 и отсутствием их на рынке, а также в целях повышения надежности крана и его ремонтопригодности, ООО «ТД СКС» на своей производственной площадке произвел модернизацию крана КС-4372В, КС-5871.

В модернизацию крана КС-4372В, КС-5871 применено новое оборудование с учетом имеющихся в настоящий момент на рынке современных комплектующих гидравлических, пневматических и электрических узлов, позволяющих значительно снизить стоимость комплектующих.

Перечень программы модернизации крана КС-4372В, КС-5871.

1. Рулевое управления крана (разворот передних и задних колес)

2. Управления выносными опорами и горизонтирование крана

3. Гидравлическая система крановой установки

4. Пневматичкеская система крановой установки

5. Система приборов безопасности

6. Система питания топливом силовой установки КС-4871.205.000.000 и ее запуск в холодный период

7. Кабины крановщика

8. Защитный капот двигателя

9. Электрооборудование крана

10. Нормативная документация



Техничекие данные и характеристики стрелового самоходного крана на короткобазовом шасси КС-4372В

Грузоподъемный кран модели КС-4372В - это стреловой самоходный кран на короткобазовом шасси (колесная формула 4´4´4) с шинами типа 16.00-24-НС24 (норма слойности 24), оборудованный двигателем модели ЯМЗ-236М2 со сцеплением ЯМЗ-236К и коробкой перемены передач ЯМЗ‑236П.

На кране устанавливаются две аккумуляторные батареи типа 6СТ-190 А3, а двигатель оборудован стартером модели 25.3708, генератором Г273В2 или 1322.3771 и компрессором 540-350 9015 типа ЗИЛ-130.

Грузоподъемность нетто максимальная, т,

- кран на опорах ....................................................................................................... 20

- кран на колесах ..................................................................................................... 6,5

- при передвижении с грузом на крюке ................................................................ 6,3

Грузовой момент максимальный, кН·м (т·м), не менее ........................... 700.0 (70.0)

Масса телескопируемого груза максимальная, т ..................................................... 3,1*

Рабочая зона (без ограничения, круговая)................................................................. 360°

Высота подъема крюка максимальная, м

- со стрелой 7,5 м..................................................................................................... 7,6

- со стрелой 16,5 м................................................................................................. 17,4

- со стрелой, с удлинителем................................................................................. 25,5

- со стрелой, с удлинителем и гуськом................................................................ 30,5

Вылет от оси вращения, м

- длина стрелы 7,5 м

минимальный...................................................................................................... 0,5

максимальный..................................................................................................... 6,3

- длина стрелы 16,5 м

минимальный...................................................................................................... 3,0

максимальный.................................................................................................. 15,3

- стрела длиной 16,5 м , с удлинителем

минимальный...................................................................................................... 4,0

максимальный.................................................................................................. 20,0

- стрела длиной 16,5 м , с удлинителем и гуськом

минимальный...................................................................................................... 4,0

максимальный.................................................................................................. 28,6


Глубина опускания при работе с грузом, м.................................................................. 4,0

Скорости подъема-опускания груза, м/с (м/мин), не менее:

- номинальная, груз 25 т при кратности полиспаста 6 ................................. 0,13 (8)

- ускоренная (пустой крюк), при кратности полиспаста 6........................... 0,3 (18)

- номинальная, при кратности полиспаста 1................................................. 0,67 (40)

Скорость посадки, м/с (м/мин), не более

- при шестикратной запасовке каната.............................................. 0,0033 (0,2)

- при однократной запасовке каната..................................................... 0,02 (1,2)

Скорость выдвижения секций стрелы, максимальная м/мин................................ 18,0

* - Масса телескопируемого груза не должна превышать величину, установленную грузовой характеристикой для точки с минимальной грузоподъемностью на пути телескопирования груза (как правило, для наиболее удаленной точки и при неизменном угле наклона стрелы).

Частота вращения поворотной части, об/мин *

- со стрелой 8,3 - 13,5 м.......................................................................... 0,20 ... 2,5

- со стрелой 13,5 - 20,0 м........................................................................ 0,20 ... 2,0

- со стрелой 20 м, с удлинителем...................................................... 0,20 ... 1,15

Размеры опорного контура, м

- база выносных опор.......................................................................................... 5,7

- расстояние между выносными опорами....................................................... 5,2

Габаритные размеры в транспортном положении, м

- длина, не более............................................................................................... 10,17

- ширина, не более................................................................................................ 2,5

- высота, не более................................................................................................. 3,5

Угол въезда, град............................................................................................................... 18°

Угол съезда, град................................................................................................................ 18°

Задний габарит (радиус описываемый

поворотной частью), м............................................................................................................. 2,77

База, м.................................................................................................................................... 3,3

Колея, м................................................................................................................................. 2,0

Дорожный просвет, м...................................................................................................... 0,45

Радиус поворота по внутренней колее, м

- при развороте одним мостом.......................................................................... 9,0

- при развороте двумя мостами......................................................................... 4,0

Преодолеваемый краном уклон пути,

процент (град)................................................................................................................... 33% (18°)

Скорость передвижения крана, м/с (км/час)

- с грузом на крюке (рабочая).................................................................... 1,39 (5)

- транспортная

(своим ходом) максимальная.................................................................. 11,1 (40)

на 1-й передаче (максимальная)

пониженная.................................................................................. 0,83 (3,0)

повышенная.................................................................................. 1,25 (4,5)

на 2-й передаче (максимальная)......................................................... 2,2 (8,0)

на 3-й передаче (максимальная)....................................................... 4,4 (16,0)

на 4-й передаче (максимальная)....................................................... 6,7 (24,0)

на 5-й передаче (максимальная)..................................................... 11,1 (40,0)

задним ходом (максимальная)

пониженная.................................................................................. 0,83 (3,0)

повышенная.................................................................................... 1,2 (4,4)

при буксировке (максимальная)............................................................ 5,6 (20,0)

Тормозной путь при начальной скорости

торможения 30 км/ч, не более, м............................................................................................... 12

* При работе крана с грузами более 50 % от величины, допускаемой грузовой характеристики, скорость вращения должна быть не более 0,5 максимальной.

Масса крана и его основных частей, т

- конструктивная.......................................................................................................... 22,76

- в транспортном положении (с удлинителем и гуськом, заправленным в полном объеме) 24,0

- ходовая часть................................................................................................................ 14,0

- поворотная часть без рабочего (стрелового) оборудования................................ 3,8

- стрела без удлинителя и гуська.................................................................................. 3,0

- удлинитель с гуськом................................................................................................... 0,6

- гидроцилиндр подъема стрелы (заполнен рабочей жидкостью)........................ 0,6

- колесо в сборе с шиной 16,0-24.HС24.................................................................... 0,35

- двигатель со сцеплением и коробкой перемены передач................................ 1,205

- мост передний............................................................................................................ 3,130

- мост задний................................................................................................................... 2,87

- раздаточная коробка.................................................................................................... 440

- грузовая лебедка (без каната)................................................................................. 0,462

- опорно-поворотное устройство............................................................................. 0,590

Нагрузка опоры на грунт, максимальная,

кН (т) (при крановых операциях)

- передней................................................................................................... 230(23,0)

- задней....................................................................................................... 259 (25,9)

Нагрузка колеса на грунт, максимальная,

кН (т) (при крановых операциях)

- переднего моста..................................................................................... 146 (14,9)

- заднего моста.......................................................................................... 125 (12,7)

Нагрузка мостов в транспортном положении

на основание, кН (т)

- переднего моста.................................................................................. 123,0 (12,3)

- заднего моста...................................................................................... 117,0 (11,7)

опорная площадь выносной опоры, см2.................................................................... 1250

Номинальное давление воздуха в шинах, МПа (кг/см2)

- при работе на колесах...................................................................... 0,675±0,025 (6,75±0,25)

- в транспортном режиме (кроме перемещения с грузом)............ 0,5-0,675 (5,0-6,75)

Группа режима работы крана........................................................................................... А1

Группа режима работы механизмов

- главного подъема.............................................................................................. М3

- подъема-опускания стрелы............................................................................. М2

- телескопирования стрелы................................................................................ М1

- поворота.............................................................................................................. М2

- передвижения крана......................................................................................... М1

Допустимая скорость ветра, на высоте 10 м, м/с

- для рабочего состояния крана (с учетом порывов ветра)

для работы со стрелой до 15 м................................................................... 14,0

для работы со стрелой свыше 15 м........................................................... 12,6

для работы со стрелой оборудованной удлинителем........................... 10,6

для работы со стрелой оборудованной гуськом.................................... 10,0

- для нерабочего состояния.............................................................................. 27,0

Окружающая среда, в которой может эксплуатироваться кран:

- температура:

наибольшая плюс 40

рабочего состояния ------------------------------ (ºС)

наименьшая минус 40

наибольшая плюс 50

нерабочего состояния ------------------------------ (ºС)

наименьшая минус 50*

- относительная влажность воздуха, %........... 100 (при t=25ºС)

- взрывоопасность................................................ взрывобезопасная

- пожароопасность............................................... пожаробезопасная

Передача КПП, используемая при крановых операциях............................................ IV

Контрольный расход топлива при крановых

операциях, дм3 /ч, не более......................................................................................................... 10

Контрольный расход топлива при передвижении

на 100 км пути, дм3 /ч, не более................................................................................................. 50

Расход топлива отопителем кабины, дм3 /ч, не более................................................ 0,6

Объем основных заправочных емкостей, дм3

- топливный бак двигателя................................................................................ 250

- гидросистема крана (включая бак)............................................................... 500

- топливный бак отопителя................................................................................ 6,0

- топливный бак подогревателя...................................................................... 10,0

- система охлаждения двигателя (вместе с подогревателем), дм3........... 25,0

- система смазки двигателя.............................................................................. 21,0

- коробка перемены передач.............................................................................. 5,5

- редуктор механизма поворота........................................................................ 9,0

- лебедка механизма подъема груза................................................................. 3,5

- раздаточная коробка.......................................................................................... 9,0

- картер переднего моста.................................................................................. 16,0

- картер заднего моста....................................................................................... 16,0

- полость колесного редуктора (четырех)............................................... 5,5(22)

____________________________

* После нахождения крана при температуре от минус 40ºС до минус 50ºС перед дальнейшей эксплуатацией выполнить очередное техническое освидетельствование.



ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ ШАССИ И КРАНА

Двигатель....................................................... ЯМЗ-236М2, дизельный с воспламенением от сжатия, четырехтактный, 6-ти цилиндровый.

- мощность номинальная, кВт (л·с)...................................................... 132 (180)

- частота вращения при номинальной

мощности, об/мин.................................................................................................................... 2100

- максимальный крутящий момент

брутто, Н·м (кгс·м)............................................................................................................. 667 (68)

- частота вращения при максимальном

крутящем моменте, об/мин.......................................................................................... 1250-1450

- частота вращения на холостом

ходу, об/мин.......................................................................................................................... 600±50

- частота вращения максимальная, об/мин................................................. 2275

- давление в системе смазки двигателя, МПа........................................... 0,4-0,7

ШАССИ

ходовая часть

короткобазовое двухосное шасси с двумя ведущими и управляемыми мостами, передний из них балансирно закреплен на раме.

рама нижняя

сварная металлоконструкция из двух продольных балок, связанных в единое целое поперечными балками и проставкой под опорно-поворотное устройство.

колеса

11,25-24/2,5

шины

16,00-24 НС24 высокой проходимости, норма слойности 24.

трансмиссия

Механическая, колесная формула 4х4х4.

сцепление

ЯМЗ-236К, фрикционное, двухдисковое, сухое.

коробка передач

ЯМЗ-236П, механическая трехходовая, пятиступенчатая с синхронизаторами на II‑III, и IV‑V передачах.

раздаточная коробка

механическая, двухступенчатая.

передний мост

управляемый, качающийся ведущий при включении пониженного диапазона, с редуктором главной передачи и двумя колесными редукторами.

задний мост

управляемый, жестко закрепленный, ведущий, с редуктором главной передачи, двумя колесными редукторами

управление муфтой сцепления

электропневматическое, по сигналу от ручки контролера или по сигналу от тахометра при достижении заданных оборотов двигателя.

управление коробкой передач и раздаточной коробкой

электропневматическое, по сигналу от положения ручки контролера и тумблера

Тормозная система

пневматическая, барабанного типа.

рабочая тормозная система

двухконтурная, с пневматическим приводом, колесные тормозные механизмы барабанного типа.

запасная тормозная система

один из контуров рабочей тормозной системы

стояночная тормозная система

механическая, с приводом от пружинного энергоаккумулятора на колесные тормозные механизмы барабанного типа заднего моста.




Рулевое управление

гидравлическое

поворотом передних колес

гидравлическое, с поступлением сигнала от рулевого колеса, связанного с насосом-дозатором механической связью (насос на двигателе соединен зубчатой муфтой с коленчатым валом).

поворотом задних колес

гидравлическое, с поступлением сигнала от переключателя и автоматической остановкой в нейтральном положении при возврате из положения повернуто.

МЕХАНИЗМЫ КРАНА

привод насосов

цилиндрический зубчатый редуктор встроенный в раздаточную коробку.

выносные опоры

выдвижные балки коробчатого сечения из высокопрочной стали (sт ³ 75 кг/см2 ) с цилиндрами выдвижения балок и цилиндрами вывешивания крана.

механизм подъема груза

лебедка со встроенным планетарным редуктором, с двумя ленточными нормально замкнутыми тормозами и приводом от регулируемого гидромотора.

механизм поворота

редуктор с дисковым нормально замкнутым тормозом и приводом от гидромотора.

телескопическая стрела

трехсекционная коробчатого сечения с синхронным выдвижением-втягиванием двух секций.

механизм подъема (опускания) стрелы

два гидроцилиндра с гидравлическим устройством торможения в конце хода. Тормозной клапан с гидрозамком патронного типа (итальянского производства).

механизм телескопирования секций стрелы

два спаренных гидроцилиндра с гидрозамком, гидравлическим устройством торможения в конце хода и системой уравнительных полиспастов, обеспечивающих синхронное выдвижение и втягивание секций стрелы.

Системы управления

Управление выносными опорами

четырех секционный гидрораспределитель с электроуправлением, управление переключателями и кнопками из кабины.

Управление крановыми операциями

секционные гидрораспределители с пропорциональным гидравлическим управлением от блоков из кабины крановщика.

Управление оборотами двигателя

педаль, соединенная тросовой системой с регулятором топливного насоса высокого давления двигателя и рычаг, позволяющий устанавливать минимальные или необходимые обороты и выполнять останов двигателя.

Кабина

Закрытая с открывающимся верхним люком, регулируемым сиденьем, оборудованная стеклоочистителем, воздушным отопителем для обогрева кабины.



Отопительная установка

Воздушная автономная, дизельная устанавливается по желанию заказчика.

Система проводки электрооборудования

Однопроводная постоянного тока, отрицательные зажимы источников тока соединенные с корпусом (массой). Номинальное напряжение 24 В.

ПРИБОРЫ БЕЗОПАСНОСТИ

Ограничитель грузового момента крана

электронного типа ОГМ 240 с преобразователем усилия (нагрузка на канате), датчиками: длины стрелы, угла подъема стрелы и угла (азимута) поворотной рамы

Ограничитель опасного приближения к линии электропередачи (ЛЭП)

входит в комплект ОГМ 240, электронный прибор автоматического отключения механизмов подъема (опускания) стрелы, выдвижения секций стрелы и поворота вращающейся части на безопасном расстоянии крана до проводной линии электропередач.

Ограничитель движения крана при работе в стесненных условиях (координатная защита)

встроен в ОГМ 240, электронный прибор автоматического отключения механизмов подъема (опускания) стрелы, выдвижения секций стрелы и поворота вращающейся части согласно заданным координатам.

Регистратор параметров

электронный блок телеметрической памяти встроен в ОГМ 240, обеспечивает запись и долговременное хранение информации о работе крана (общая наработка в моточасах, суммарное число рабочих циклов, масса поднятых грузов, характеристическое число).

Концевые выключатели

верхнего и нижнего положения крюковой подвески, нейтрального положения раздаточной коробки, нейтрального положения коробки передач, нейтрального положения колес заднего моста (колеса прямо)

Предохранительные клапана

прямого действия в системе гидропривода и пневматической системе.

Основные нормативные документы, в соответствии с которыми изготовлен кран (обозначение и наименование):

а) ГОСТ 22827-85 «Краны стреловые самоходные общего назначения. Технические условия».

б) ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов».

в) ТР ТС 010/2011 «Технический регламент Таможенного союза «О безопасности машин и оборудования»;

г) ФНП «Федеральные нормы и правила в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения».

д) РД 10-399-01 «Требования к регистраторам параметров грузоподъемных кранов».

ж) РД 22-16-96 «Указания по выбору материалов для изготовления сварных стальных конструкций грузоподъемных кранов».

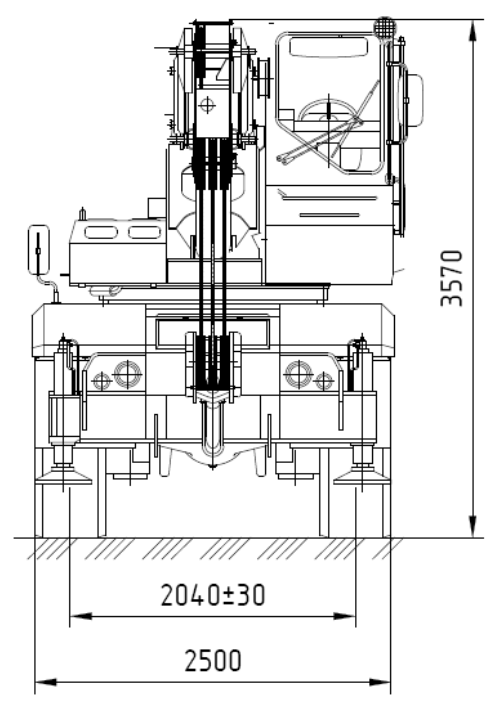

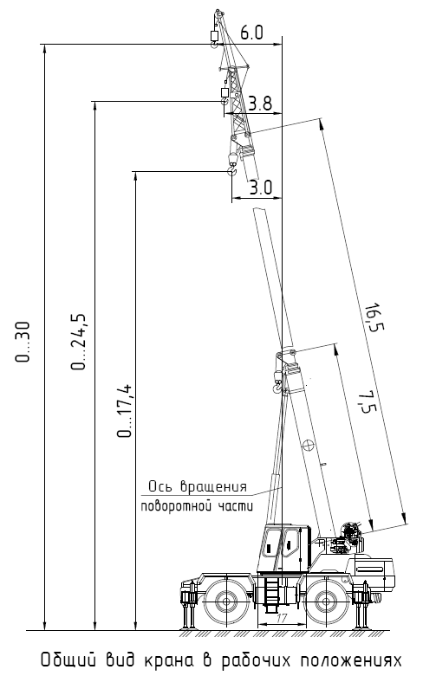

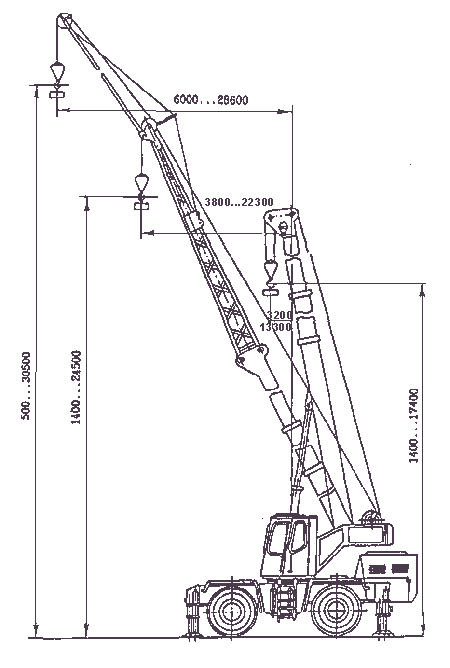

ОБЩИЕ ВИДЫ КРАНА В РАБОЧЕМ И ТРАНСПОРТНОМ ПОЛОЖЕНИИ

Грузовысотные характеристики

1) Грузовые характеристики грузоподъемности крана (рабочая зона 360° круговая) для основного рабочего оборудования.

Длина стрелы, м

Вылет, м

7,5

10,5

13,5

16,5

7,5

10,5

13,5

16,5

Грузоподъемность *, т

Работа крана на опорах

Работа крана на колесах

3,0

20

13,9

10,9

8,9

6,5

5,8

5,3

4,7

3,2

20

13,9

10,9

8,9

6,5

5,8

5,3

4,7

3,5

19,2

13,2

10,3

8,4

5,6

5,1

4,7

4,2

4,0

17,5

12,2

9,5

7,7

4,5

4,3

3,9

3,5

4,5

15,5

11,3

8,8

7,1

3,8

3,5

3,3

3,0

5,0

14,0

10,6

8,2

6,6

3,2

3,1

2,8

2,5

6,0

14,67

9,37

7,2

5,8

2,3

2,2

2,1

1,9

7,0

---

8,3

6,4

5,1

---

1,7

1,6

1,2

8,0

---

7,1

5,7

4,6

---

1,3

1,2

1,1

9,0

---

5,8

5,2

4,2

---

1,0

0,9

0,9

10,0

---

---

4,8

3,8

---

----

0,7

0,6

12,0

---

---

3,6

3,2

---

---

0,3

0,3

14,0

---

---

---

2,7

---

---

---

---

15,3

---

---

---

2,3

---

---

---

---

* Указанная грузоподъемность нетто соответствует сумме масс груза и съемных грузозахватных приспособлений.

Грузоподъемность для промежуточных длин стрелы, предварительно определяется по грузовой характеристике ближайшей большей длины стрелы и уточняется по показаниям ОГМ‑240.

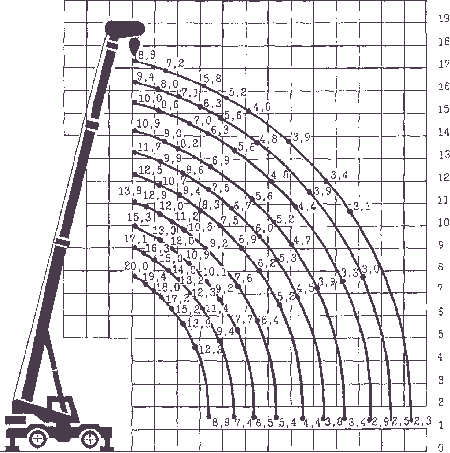

Диаграмма грузовысотных характеристик кран на опорах

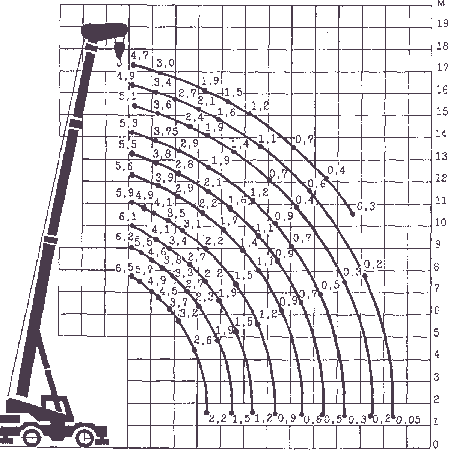

Диаграмма грузовысотных характеристик кран на колесах


2) Грузовые характеристики грузоподъемности крана (рабочая зона 360°, круговая) для работы с удлинителем и гуськом.

Вылет

Длина стрелы

7,5

11,5

16,5

7,5

11,5

16,5

грузоподъемность

С удлинителем

С удлинителем и гуськом

3,0

1,9

2,4

---

---

---

---

3,2

1,9

2,4

---

---

---

---

3,5

1,85

2,3

---

---

---

---

4,0

1,8

2,2

2,5

1,2

---

---

5,0

1,6

1,9

2,4

1,0

1,2

---

6,0

1,5

1,8

2,2

0,9

1,0

1,2

7,0

1,4

1,6

1,9

0,8

0,95

1,1

8,0

1,3

1,5

1,8

0,75

0,9

1,0

10,0

1,15

1,4

1,6

0,65

0,75

0,9

12,0

1,05

1,2

1,5

0,55

0,65

0,8

14,0

---

1,1

1,3

0,5

0,6

0,7

16,0

---

1,0

1,2

0,45

0,55

0,65

18,0

---

---

1,1

0,4

0,5

0,6

20,0

---

---

1,0

---

0,4

0,55

22,0

---

---

---

---

0,4

0,5

24,0

---

---

---

---

---

0,45

26,0

---

---

---

---

---

0,4

28,6

---

---

---

---

---

0,4

* Указанная грузоподъемность нетто соответствует сумме масс груза и съемных грузозахватных приспособлений.

Грузоподъемность для промежуточных длин стрелы, предварительно определяется по грузовой характеристике ближайшей большей длины стрелы и уточняется по показаниям ОГМ‑240.

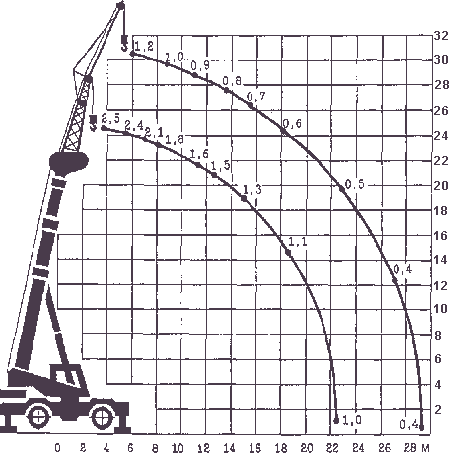

Диаграмма грузовысотных характеристик кран с удлинителем и гуськом


home search
