Автокран Юргинец КС-55722-1 грузоподъемностью 25 тонн на базе УРАЛ - 55571-60 (6x6) Евро 4

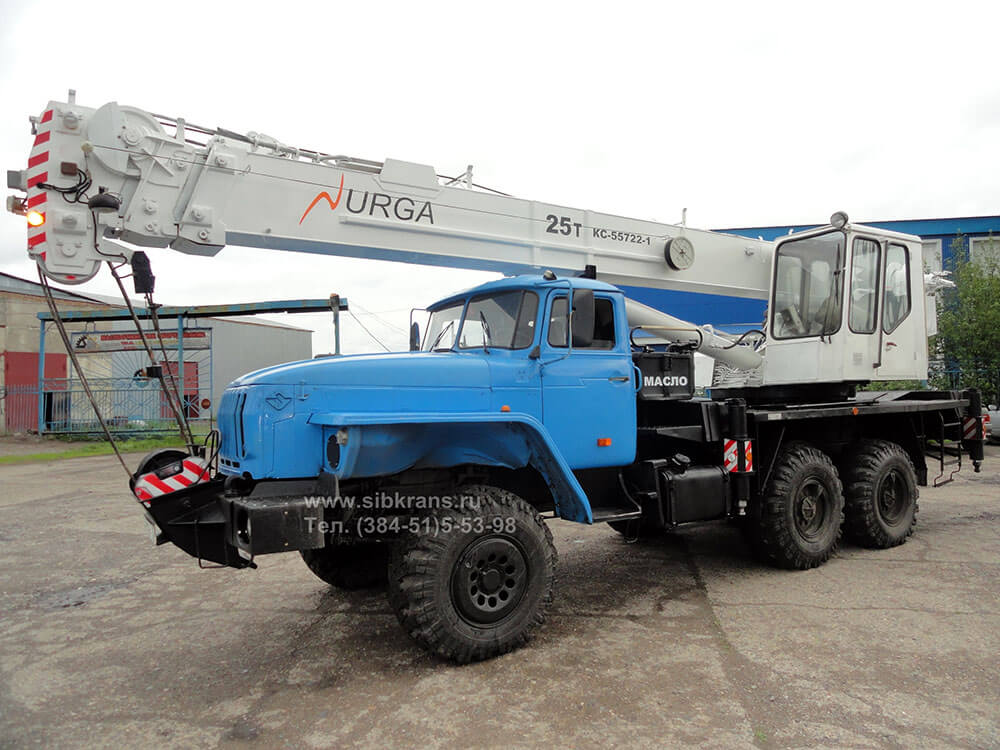

Фото - Автокран КС-55722-1 на базе Урал - 55571
  1. Повышенная маневренность, проходимость и устойчивость крана КС-55722-1 на базе Урал при движении благодаря малым габаритам, весу и конструктивным особенностям компоновки за счет:
    • применения полноприводного короткого серийно выпускаемого шасси Урал 55571 и компактной трехсекционной стрелы, обеспечивающей грузоподъемность 25 тонн при более низкой полной массе автокрана.
    • применения удобной схемы свободной укладки крюковой подвески в специальный карман перед бампером автомобиля, полностью разгружающий раму автомобиля от затяжки крюком и исключающей болтание передней части автомобиля при движении по трассе.
    • применения простой и надежной схемы блокировки задней тележки шасси исключающей раскачивание задней части автокрана при движении на поворотах и неровной дороге.
    • угол съезда 18о (обеспечивает более высокую проходимость в тяжелых дорожных условиях).
  2. Зона работы урал крана с грузами - 290о (вместо обычного 230о-240о), что расширяет эксплутационные возможности.
  3. Повышенная жесткость и долговечность шасси благодаря уникальным конструкторским решениям:
    • Конструкция опорной рамы крана имеет повышенную жесткость за счет введения дополнительных конструктивных элементов, что при подъеме груза вызывает меньшее ее кручение. При этом изменение рабочего вылета от расчетного незначительно.
    • Отсутствует жесткое крепление передней части рамы крана к шасси автомобиля, что при движении уменьшает нагрузку на раму шасси в результате рама работает в пределах упругих деформаций.
  4. Повышенные грузовые характеристики автокрана (максимальная грузоподъемность на вылете до 4 м, максимальный грузовой момент 80 тм)
  5. Выполнение работ в стесненных, труднодоступных местах, за счет возможности телескопирования груза основной стрелой (до 4,5 тонн), а также груза на удлинителе.
  6. Удобство, легкость и точность управления, за счет установленного на кране уникального сервоуправления, отлично показавшего себя в работе на различных объектах народного хозяйства.
  7. Высокая производительность урал крана при совмещении до 4-х крановых операций одновременно за счет применения двух насосов.
  8. Дополнительная надежность в работе за счет двухконтурной схемы.
  9. Высокая точность при монтажно-стыковочных работах обеспечивается наличием <ползучих> скоростей в приводе лебедки.
  10. Значительное расширение возможностей урал крана крана за счет возимого на стреле и легко монтируемого удлинителя, входящего в состав стрелового оборудования.
  11. Высокая надежность и легкость обслуживания автокрана на базе Урал, контроля и ремонта обеспечивается наличием 2-х ленточных тормозов на лебедке.
  12. Простота и удобство операции по снятию и установке запасного колеса за счет специальной конструкции механизма подъема и опускания.
  13. Оборудован всеми необходимыми и современными средствами контроля и безопасности.

Технические характеристики крана КС-55722-1 на базе Урал - 55571

Грузоподъемность, т

25

Максимальный грузовой момент, т•м

80

Базовое шасси

УРАЛ-55571-30/-40

Колесная формула

6х6

Двигатель дизельный

ЯМЗ 236 НЕ2

Мощность, кВт (л.с.)

169 (230)

Зона выполнения грузовых операций, град

290

Высота подъема, м:

- с основной телескопической стрелой

20,5

- с удлинителем

27,6

Скорости подъема–опускания номинального груза, м/мин.

0,2-8,0

Скорость посадки не более, м/мин.

0,2

Максимальная скорость подъема в ускоренном режиме, м/мин.

18,0

Частота вращения, мин-1.

0,2-2,2

Максимальный телескопируемый груз, т

4,5

Скорость передвижения, км/час

60

Габаритные размеры, м:

- длина

10,15

- ширина

2,50

- высота

3,69

Полная масса, т:

- без удлинителя

21,6

- с удлинителем

21,9

Температура эксплуатации, град. С

от - 40 до +40



Схема грузоподъемности без удлинителя

Фото - Схема грузоподъемности урал крана КС-55722-1 без удлинителя

Схема грузоподъемности с удлинителем

Фото - Схема грузоподъемности урал крана КС-55722-1 с удлинителем

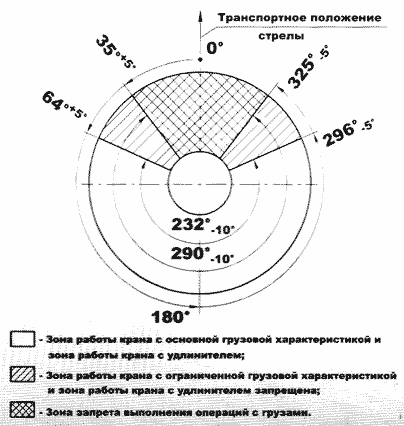

Диаграмма зон выполнения крановых операций

Фото - Схема грузоподъемности урал крана КС-55722-1 с удлинителем
