Маслопресс Р3-МОА
Маслопресс Р3-МОА: предназначен для влаготепловой обработки мятки семян масличных культур (подсолнечника, сои, хлопчатника, рапса, рыжика, сафлора и др.) с последующим получением растительного масла путем предварительного прессования (форпрессования).
Принцип работы: измельченный материал (мятка из семян масличных культур) загружается в верхний чан жаровни, где подвергается интенсивному нагреву и увлажнению. Постепенно материал перемещается перемешивающими ножами из чана в чан, подвергаясь дополнительной тепловой обработке. Подготовленный в жаровне материал подается питателем на шнековый вал маслопресса. В маслопрессе производится отжим растительного масла, которое вытекает через щели зеерной камеры.
Отжатый материал (жмых), получаемый при прессовании, выходит через кольцевой зазор между конусом шнекового вала и втулкой механизма регулирования толщины жмыха, и попадает в цеховую магистраль, по которой следует на дальнейшую переработку.
Указанные показатели относятся к переработке семян подсолнечника и носят информационный характер. При переработке семян других масличных культур параметры маслопресса будут отличаться. Они зависят от вида и сорта семян, а также от соответствующей технологии подготовки мезги и процесса отжима. Возможна раздельная поставка жаровен и маслопрессов.
* 7-ми чанная. Сварные чаны жаровни имеют обогреваемую насыщенным паром рубашку (днища и обечайки).
Технические характеристики:
|
Производительность, т/сутки |
250-300 |
|
Масличность жмыха, %, не более |
16-20 |
|
Рабочее давление насыщенного пара в рубашке чанов жаровни. МПа |
0.55-0,60 |
|
Номинальная установленная мощность электродвигателей агрегата. кВт |
182 |
|
Габаритные размеры, (без учета зоны обслуживания краном-укосиной), мм |
5730x4180х8330 |
|
Масса, кг, не более |
38000 |
|
Комплектация |
жаровня Р3МОА* - 1 шт. пресс Р3МОА - 1 шт. |
Маслопресс МПЖ-11
Маслопресс МПЖ-11: предназначен для тепловой обработки мятки семян масличных культур (подсолнечника, сои, хлопчатника, рапса, рыжика, сафлора и др.) предварительного отжима масла из мезги на шнековых прессах.
Принцип работы: измельченный материал (мятка из семян масличных культур) загружается в верхний чан жаровни, где подвергается интенсивному нагреву и увлажнению. Постепенно материал перемещается перемешивающими ножами из чана в чан, подвергаясь дополни-тельной тепловой обработке. Подготовленный в жаровне материал подается питателем в зеерную камеру, где происходит отжим масла. Отжатое масло через щели зеерных стержней вытекает в маслосборник станины, а оттуда в цеховую магистраль, по которой транспортируется на очистку. Отжатый материал (жмых), получаемый при прессовании, выходит через кольцевой зазор между конусом шнекового вала и втулкой механизма регулирования толщины жмыха, и попадает в цеховую магистраль, по которой следует на дальнейшую переработку.
Технические характеристики:
|
|
МПЖ-11 |
МПЖ-11-01 |
|
Производительность, тонн/сутки |
До 70 |
До 70 |
|
Масличность жмыха, % |
12... 16 |
12... 16 |
|
Рабочее давление насыщенного пара в рубашках чанов жаровни, Мпа, не более |
0,60 |
0,60 |
|
Номинальная установленная мощность электродвигателей агрегата, кВт |
52 |
52 |
|
Габаритные размеры, мм, не более |
4800х3880х5020 |
4400х3880х5020 |
|
Масса, кг, не более |
13193 |
13323 |
|
Комплектация |
Жаровня Т11-Ж 1 шт. Маслопресс МП-68 1 шт. |
Т11-Ж 1 шт. 1МП-68 1 шт. |
Указанные показатели относятся к переработке семян подсолнечника и носят информационный характер. При переработке семян других масличных культур параметры будут отличаться. Они зависят от вида и сорта семян, а также от соответствующей технологии подготовки мезги и процесса отжима.
Возможна раздельная поставка жаровен и маслопрессов.
Маслопресс МПЖ-68
Маслопресс МПЖ-68: предназначен для тепловой обработки мятки семян масличных культур (подсолнечника, сои, хлопчатника, рапса, рыжика, сафлора и др.) и предварительного отжима масла из мезги на шнековых прессах.
Принцип работы: измельченный материал (мятка из семян масличных культур) загружается в верхний чан жаровни, где подвергается интенсивному нагреву и увлажнению. Постепенно материал перемещается перемешивающими ножами из чана в чан, подвергаясь дополнительной тепловой обработке. Подготовленный в жаровне материал подается питателем в зеерную камеру, где происходит отжим масла. Отжатое масло через щели зеерных стержней вытекает в маслосборник станины, а оттуда в цеховую магистраль, по которой транспортируется на очистку. Отжатый материал (жмых), получаемый при прессовании, выходит через кольцевой зазор между конусом шнекового вала и втулкой механизма регулирования толщины жмыха, и попадает в цеховую магистраль, по которой следует на дальнейшую переработку.
Технические характеристики:
|
|
МПЖ-68 |
МПЖ-68-01 |
|||
|
Производительность, тонн/сутки |
До 150 |
||||
|
Масличность жмыха, % |
12…16 |
||||
|
Рабочее давление насыщенного пара в рубашке чанов жаровен, МПа, не более |
0,6 |
||||
|
Номинальная установленная мощность электродвигателей агрегата, кВт |
90 |
96 |
|||
|
Габаритные размеры, мм не более |
4600х3880х6850 |
||||
|
Масса, кг, не более |
21450 |
||||
|
|
|
|
|
|
|
|
Комплектация |
Жаровня |
Ж-68* |
1 шт |
Ж-68-01** |
1 шт |
|
Маслопресс |
МП-68 |
2 шт |
1 МП-68 |
2 шт |
|
Указанные показатели относятся к переработке семян подсолнечника и носят информационный характер. При переработке семян других масличных культур параметры маслопресса будут отличаться. Они зависят от вида и сорта семян, а также от соответствующей технологии подготовки мезги и процесса отжима.
Возможна раздельная поставка жаровен и маслопрессов.
Жаровня Ж-68 может использоваться с двумя маслопрессами 1МП-68
Жаровня Ж-68-01 может использоваться с двумя маслопрессами МП-68
Маслопресс для предварительного отжима
|
марка агрегата |
производительность |
|
Р3-МОА |
до 300 т/сут |
|
МПЖ-68 |
до 150 т/сут |
|
МПЖ-11 |
до 70 т/сут |
Маслопресс МПЖ-11Э
Маслопресс МПЖ-11Э: предназначен для окончательного (вторичного) отжима масла из измельченного жмыха масличных культур (подсолнечника, сои, хлопчатника и др.), прошедшего форпрессование и измельченного.
Технические характеристики:
|
Производительность, тонн/сутки |
до 70 |
||
|
Масличность жмыха, % |
5…8 |
||
|
Рабочее давление насыщенного пара в рубашке чанов жаровен, МПа, не более |
0,6 |
||
|
Номинальная установленная мощность электродвигателей агрегата, кВт |
88 |
||
|
Габаритные размеры, мм не более |
4650х4200х5020 |
||
|
Масса, кг, не более |
18113 |
||
|
|
|
|
|
|
Комплектация |
Жаровня |
Т11-Ж |
1 шт |
|
Маслопресс |
2МП-68 |
2 шт |
|
Указанные показатели относятся к переработке семян подсолнечника и носят информационный характер. При переработке семян других масличных культур параметры будут отличаться. Они зависят от вида и сорта семян, а также от соответствующей технологии подготовки мезги и процесса отжима.
По требованию заказчика жаровня и маслопресс могут быть поставлены отдельно.
Возможна раздельная поставка жаровен и маслопрессов.
Маслопресс МПЖ-10 Э
Маслопресс МПЖ-10Э: Предназначен для окончательного (вторичного) отжима масла из измельченного жмыха масличных культур (подсолнечника, сои, хлопчатника, рапса, рыжика, сафлора и др.), прошедшего форпрессование и измельченного.
Маслопресс для окончательного отжима.
|
марка агрегата |
производительность |
|
МПЖ-11 Э |
до 70 т/сут |
|
МПЖ-10 Э |
до 30 т/сут |
Маслопресс МП-68, 1МП-68, 2МП-68, 3МП-68
Маслопресс МП-68, 1МП-68: предназначены для предварительного отжима масла (форпрессования) из мезги семян масличных культур (подсолнечника, сои, хлопчатника, рапса, рыжика, сафлора и др.).
Маслопресс 2МП-68 (expeller): предназначен для окончательного (вторичного) отжима масла из измельченного жмыха семян масличных культур, прошедшего влаготепловую обработку.
Маслопресс может использоваться в комплекте с жаровнями Ж-68, Т11-Ж, Т10-Ж.
Возможна работа маслопрессов с другими типами жаровен.
Маслопресс состоит из следующих основных частей: станины, шнекового вала с набором шнеков для определенной производительности и получения необходимой остаточной масличности; зеерной камеры; механизма регулирования толщины ракушки; лебедки; привода; питателя; облицовки.
Принцип работы: подготовленная мезга (очищенные, измельченные и прошедшие тепловую обработку семена масличных культур) через питатель подается шнековым валом в зеерную камеру, где происходит отжим масла. Отжатое масло через щели зеерных стержней вытекает в маслосборник станины, а оттуда в цеховую магистраль, по которой транспортируется на очистку. Отжатый материал (жмых), получаемый при прессовании, выходит через кольцевой зазор между конусом шнекового вала и втулкой механизма регулирования толщины жмыха, и попадает в цеховую магистраль, по которой следует на дальнейшую переработку.
Технические характеристики:
|
Модификация маслопресса |
МП-68 |
1МП-68 |
2МП-68 |
|
Производительность, тонн/сутки |
65…75* |
65…75* |
14…35* |
|
Масличность жмыха, % |
11…16 |
12…14 |
5…8 |
|
Тип двигателя |
Асинхронный, трехфазный, короткозамкнутый |
||
|
Частота вращения шнекового вала, об/мин |
18, 24, 37 |
18,5/24/37 |
9,2/12,2/18,5 |
|
Номинальная мощность электродвигателя, кВт |
20/22/30** |
22/25/33** |
22/25/33** |
|
Габаритные размеры, мм, не более |
4600х1500х2100 |
4400х1400х1750 |
4650х1800х1750 |
|
Масса (без ЗИП), кг, не более |
4600 |
4700 |
4720 |
- производительность указана для максимальной частоты вращения шнекового вала.
- для 3-х скоростного двигателя.
Указанные показатели относятся к переработке семян подсолнечника и носят информационный характер. При переработке семян других масличных культур параметры маслопресса будут отличаться. Они зависят от вида и сорта семян, а также от соответствующей технологии подготовки мезги и процесса отжима.
Жаровня Ж-68 (шестичанная)
Жаровня Ж-68: предназначена для влаготепловой обработки мятки семян масличных культур (подсолнечника, сои, хлопчатника, рапса, рыжика, сафлора и др.) с целью обеспечения оптимальных условий отжима на шнековых маслопрессах.
Жаровня состоит из 6-ти чанов, имеющих обогреваемые насыщенным паром рубашки, вала с перемешивающими ножами, привода, аспирационной трубы и опоры. В нижнем чане имеются окна для выпуска мезги.
Технические характеристики:
|
Модификация жаровни |
Ж-68 |
Ж-68-01* |
|
Производительность по семенам подсолнечника, т/сутки |
130…150 |
|
|
Рабочее давление насыщенного пара в рубашке чанов, МПа, не более |
0,6 |
|
|
Номинальная мощность эл. двигателя, кВт |
30 |
|
|
Габаритные размеры, мм, не более |
3600х3200х6850 |
|
|
Масса, кг, не более |
11600 |
|
В приводе жаровни Ж-68-01 применяется горизонтальный редуктор собственного производства, отличающийся повышенной надежностью (применена коническо-цилиндрическая передача).
Конструкция нашего привода обеспечивает более тихую и менее энергоемкую работу в сравнении с другими производителями (≈ в 2-3 раза). В отличие от вертикального исполнения использование данного привода позволяет сэкономить до 1,5 м по высоте, что значительно облегчает доступ для его обслуживания.
Жаровни Ж-68, Ж-68-01 применяются в комплекте с маслопрессом МП-68, 1МП-68.
Возможна работа жаровни с другими типами маслопрессов.
Жаровня поставляются с пультом управления и комплектом ЗИП

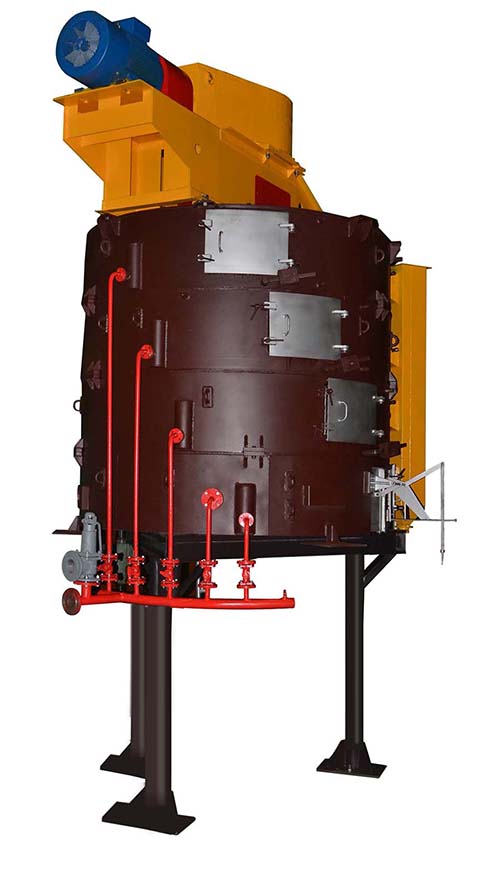

Жаровня Т11-Ж (четырехчанная)
Жаровня Т11-Ж: предназначена для влаготепловой обработки мятки семян масличных культур (подсолнечника, сои, хлопчатника, рапса, рыжика, сафлора и др.) с целью обеспечения оптимальных условий отжима на шнековых маслопрессах.
Жаровня Т11-Ж состоит из 4-х чанов, имеющих обогреваемые насыщенным паром рубашки, вала с перемешивающими ножами, привода, аспирационной трубы и опоры. В нижнем чане имеются окна для выпуска мезги.
В приводе жаровни применяется коническо-цилиндрический редуктор собственного изготовления.
Технические характеристики:
|
Производительность по семенам подсолнечника, т/сутки |
50…70 |
|
Рабочее давление насыщенного пара в рубашке чанов, МПа, не более |
0,6 |
|
Номинальная мощность эл. двигателя, кВт |
22 |
|
Количество чанов, шт |
4 |
|
Габаритные размеры, мм, не более |
3600х3200х5020 |
|
Масса, кг, не более |
8700 |
Жаровня Т11-Ж применяется в комплекте с маслопрессом МП-68, 1МП-68, 2МП-68
Возможна работа жаровни и с другими маслопрессами.
Жаровни поставляются с пультом управления и комплектом ЗИП .
Жаровня Т10-Ж (трехчанная)
Жаровня Т10-Ж: предназначена для влаготепловой обработки мятки семян масличных культур (подсолнечника, сои, хлопчатника, рапса, рыжика, сафлора и др.) с целью обеспечения оптимальных условий отжима на шнековых маслопрессах. Жаровня Т10-Ж состоит из 3-х чанов, имеющих обогреваемые насыщенным паром рубашки, вала с перемешивающими ножами, привода, аспирационной трубы и опоры. В нижнем чане имеются окна для выпуска мезги. В приводе жаровни применяется коническо-цилиндрический редуктор собственного изготовления.
Технические характеристики:
|
Производительность по семенам подсолнечника, т/сутки |
25…30 |
|
Рабочее давление насыщенного пара в рубашке чанов, МПа, не более |
0,6 |
|
Номинальная мощность эл. двигателя, кВт |
22 |
|
Количество чанов, шт |
3 |
|
Габаритные размеры, мм, не более |
3600х3200х4500 |
|
Масса, кг, не более |
7400 |
Жаровня Т10-Ж применяется в комплекте с маслопрессом 2МП-68.
Возможна работа жаровни и с другими маслопрессами.
Жаровни поставляются с пультом управления и комплектом ЗИП
